近年來,天然氣終端市場競爭愈發激烈,城燃企業一方面需要提升銷氣量增加經濟效益,另一方面應通過優化人員配置、合理降低人員管理成本來實現雙向增收。無人值守廠站設計可以提高人員工作效率,降低人員勞動強度、充分發揮調度中心總體調控功能。系統以SCADA遠程操控系統為基礎,輔助以安防系統、火災系統、門禁系統等,加強對廠站的遠程管控,有效降低人為原因產生的不確定性或不安全因素所帶來的風險,提高系統安全運行效率。

　　無人值守廠站是指站內不設置固定運維及值班人員的廠站。廠站運行數據、報警預警信號、安防數據等通過數據各子系統傳輸?shù)秸{(diào)控中心,由調控中心進行集中監控管理。廠站設備采用自動控制或由調控中心進行遠程控制操作,廠站工藝流程及設備采用區域化管理模式,定期巡檢和維護,以保證燃?xì)?/a>廠站安全穩定運行。無人值守廠站不是簡單的“無人管控站”是對工藝技術方案、設備及材料選擇、自控及儀表技術、供配電、消防控制方案等進行特別設計,現場無需配置人員但能夠保證其安全順利運行的建設模式。

　　SCADA系統是無人值守的核心系統,一般由站控系統、ESD系統、GDS系統、巡檢管理系統和報表系統組成。站控系統是由可編程控制器(PLC)、人機界面(HMI)、各類儀表以及各類可執行機構組成。無人值守廠站對站控系統的自動化程度要比一般廠站高,除對正常的壓力、溫度、流量以及進出站球閥監控之外,還需要對設備深度改造,使之能滿足日常工作無需人員現場操作。如支路切換、電伴熱啟停、超壓放散等操作。同時對ESD和GDS子系統的可靠程度要求更高,做到穩定、及時、聯動處理。

　　安防控制系統主要由視頻監控、周界布防、門禁系統組成。視頻信號以站內存儲為主要方式,存儲天數不少于90天,調控中心可對各站視頻進行控制、管理。周界布防是在各站視頻監控系統中設置邊界,有人進入即產生聲光報警,可遠程喊話警示。門禁系統通過人員的生物特征(人臉或指紋)或者所持的ID卡控制和記錄人員進出。門禁系統與其他系統聯動,當發生緊急情況時,迫使大門自動打開,便于人員疏散。

　　火災報警系統是保障廠站人員及設備安全的最后屏障,系統在工藝區設置火焰探測器,在值班室設置煙感探測器及智能手動報警按鈕,配置火災報警控制器。控制器與無人值守系統打通,上傳火災系統各設備運行狀態,當發生火情時,立即向系統發出報警信息,系統根據報警區域做出相應處置措施或人員疏散處置。

　　無人值守廠站除對各子系統要求穩定可靠之外,對于通訊方式的可靠性和安全性也較般廠站有更高的要求。一般情況下,無人值守廠站宜采用至少兩種不同形式的通訊方式與調控中心連接,建議采用有線+4G/5G雙通道冗余通訊方式。同時配備工業防火墻,對控制系統加以防護,阻止非法訪問并審計數據交換行為。

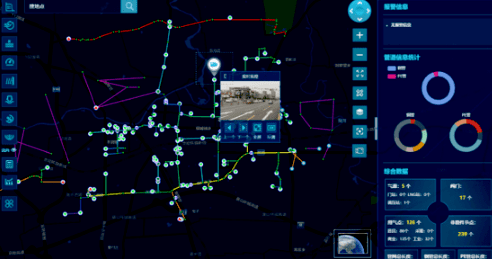

　　系統應搭建APP、PC端等多種應用場景,滿足調控中心日常監控管理、維護人員日常巡檢管理、應急管理等生產需要,支撐管理層日常生產管控需求,同時又能夠通過多維度數據統計分析、可視化大屏展示,實現公司對生產管理的決策指導和統一調度
